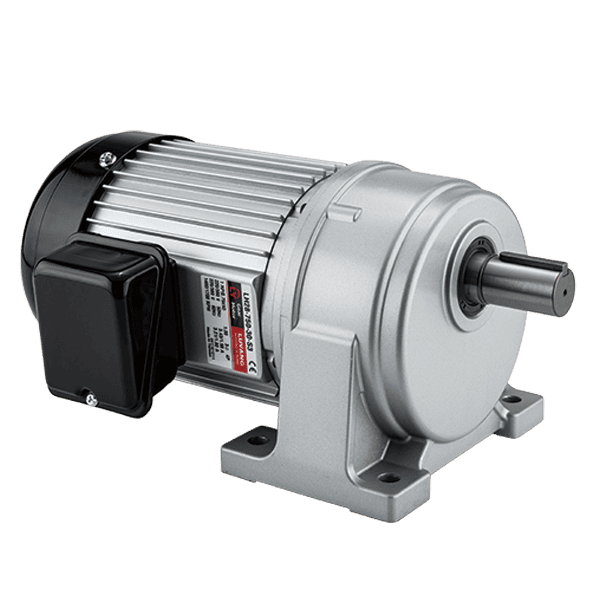

LH横式ギヤモータ

LH横式ギヤモータ

製品の説明

LH18 / LH22 / LH28 / LH32 / LH40 / LH50 【Lシリーズ】

LH横式ギヤモータは多段ギヤ設計を内蔵した平行軸ギヤモータで、高トルクと低速の特性を表現できます。脚取付型の設計により、機械に設置するのは便利です。
特別な設計と厳格な品質検査により、当社のギヤードモータは、低騒音、低温度上昇、長寿命などの優れた特性を実現しています。又は、軽量のアルミ合金素材を使用しており、放熱性に優れ、ケースは塗装して軽量で美しいです。ギヤボックスは厳格に全数検査を実施し、オイル漏れがなく、安定な運転ができ、さまざまな産業機械に広く使用されています。
ブレーキ付ギヤモータ、高効率モータの搭載やUL・CE仕様など製品を選択できます。

  • 台湾製造、品質安定（ISO9001:2015）。
  • 世界の各電圧に対応は可能。
  • 歯車は高精度加工により低騒音を実現。
  • グリースの漏れ防止設計、又はグリースを交換する必要はなし。
  • ケースライト化、•塗装済みの軽量アルミニウム合金シェル（LH40、LH50を除く）。
  • 一体構造，小型。
  • 高効率モータを搭載した製品を選択できます。
  • 包装機械、カートンシール機、食品機械、自動化機器、コンベヤーベルト、加工機などの産業で広く使用されています。
お問い合わせ
  • 出力：100W ~ 3700W (1/8HP ~ 5HP)。
  • 電圧：単相（コンデンサー付き）、三相AC電源。
  • 減速比：3 ~ 200。
  • 自由に選択装置：ブレーキ。
  • 高効率モータ (IE3: 750W、1500W)やUL、CE認証の商品を選択できます。注文する前に必ず弊社にてお知らせ下さい。
  • 機種構成：ギヤモータ、ブレーキ付モータ、高効率ギヤモータ。

規格表

品名枠番出力減速比範囲
(軽荷重型減速比範囲)		電圧ブレーキ付きの選択
横式ギヤモータ LH18 100W (1/8HP) 3~50
(60~200)		 単相或は三相AC電源 自由に選択
横式ギヤモータ LH22 100W (1/8HP) 60~200

 単相或は三相AC電源 自由に選択
横式ギヤモータ LH18 200W (1/4HP) 3~10
(12.5~90)		 単相或は三相AC電源 自由に選択
横式ギヤモータ LH22 200W (1/4HP) 12.5~90
(100~200)		 単相或は三相AC電源 自由に選択
横式ギヤモータ LH28 200W (1/4HP) 100~200

 単相或は三相AC電源 自由に選択
横式ギヤモータ LH22 400W (1/2HP) 3~10
(12.5~90)		 単相或は三相AC電源 自由に選択
横式ギヤモータ LH28 400W (1/2HP) 12.5~90
(100~200)		 単相或は三相AC電源 自由に選択
横式ギヤモータ LH32 400W (1/2HP) 100~200

 単相或は三相AC電源 自由に選択
横式ギヤモータ LH22 750W (1HP) (3~25)

 単相或は三相AC電源 自由に選択
横式ギヤモータ LH28 750W (1HP) 3~25
(30~120)		 単相或は三相AC電源 自由に選択
横式ギヤモータ LH32 750W (1HP) 30~120
(125~200)		 単相或は三相AC電源 自由に選択
横式ギヤモータ LH40 750W (1HP) 125~200

 単相或は三相AC電源 自由に選択
横式ギヤモータ LH28 1500W (2HP) (3~40) 単相或は三相AC電源 自由に選択
(単相を除く)
横式ギヤモータ LH32 1500W (2HP) 3~30
(40~100)		 単相或は三相AC電源 自由に選択
(単相を除く)
横式ギヤモータ LH40 1500W (2HP) 25~100
(110~170)		 単相或は三相AC電源 自由に選択
(単相を除く)
横式ギヤモータ LH50 1500W (2HP) 110~180 単相或は三相AC電源 自由に選択
(単相を除く)
横式ギヤモータ LH40 2200W (3HP) 3~40
(45~80)		 三相AC電源 自由に選択
(単相を除く)
横式ギヤモータ LH50 2200W (3HP) 45~100 三相AC電源 自由に選択
(単相を除く)
横式ギヤモータ LH40 3700W (5HP) 3~10
(15~60)		 三相AC電源 自由に選択
(単相を除く)
横式ギヤモータ LH50 3700W (5HP) 15~60 三相AC電源 自由に選択
(単相を除く)

備考：（）軽荷重モデルを示し、軽荷重でのみ使用されます。 軽荷重モデルは、モータの保証のみです。

寸法表 (mm)

出力(W)減速比本体枠番AA1A2DEFGHJKLMXYZ出力軸端
(HP) 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 SPWTQ
100W
(1/8HP)		 3~50
(60~200)		 1 18 246 276 246 40 110 135 65 9 16 48.6 10 135 131 88.5 120 18 30 5 20 25
60~200 2 22 276 307 276 65 130 158 90 11 17.65 60 13 135 153 97.5 120 22 40 7 25 35
200W
(1/4HP)		 3~10
(12.5~90)		 1 18 266 276 276 40 110 135 65 9 16 48.6 10 135 131 88.5 120 18 30 5 20 25
12.5~90
(100~200)		 2 22 296 307 306 65 130 158 90 11 17.7 60 13 135 153 97.5 120 22 40 7 25 35
100~200 3 28 312 322 322 90 140 180 120 11 24.2 66.5 16 135 174 116 120 28 45 7 31 40
400W
(1/2HP)		 3~10
(12.5~90)		 2 22 306 317 - 65 130 158 90 11 17.7 63 13 135 153 97.5 135 22 40 7 25 35
12.5~90
(100~200)		 3 28 322 332 - 90 140 180 120 11 24.2 66.5 16 135 174 116 135 28 45 7 31 40
100~200 4 32 367 378 - 130 170 210 165 12 30.2 70 20 135 198 130 135 32 55 10 35 50
400W+
(1/2HP)		 3~10
(12.5~90)		 2 22 329 335 358 65 130 158 90 11 17.7 63 13 165 153 97.5 135 22 40 7 25 35
12.5~90
(100~200)		 3 28 353 359 382 90 140 180 120 11 24.2 66.5 16 165 174 116 135 28 45 7 31 40
100~200 4 32 396 402 418 130 170 210 165 12 30.2 70 20 165 198 130 135 32 55 10 35 50
750W
(1 HP)		 (3~25) 2 22 336 342 385 65 130 158 90 11 17.7 60 13 165 153 97.5 135 22 40 7 25 35
3~25
(30~120)		 3 28 360 366 410 90 140 180 120 11 24.2 66.5 16 165 174 116 135 28 45 7 31 40
30~120
(125~200)		 4 32 396 402 445 130 170 210 165 12 30.2 70 20 165 198 130 135 32 55 10 35 50
125~200 5 40 451 457 500 150 210 265 198 15 28 89 22 165 250 162 135 40 65 10 43 60
1500W
(2 HP)		 (30~40) 3 28 413 413 457 90 140 180 120 11 24.2 66.5 16 192 174 116 135 28 45 7 31 40
3~30
(40~100)		 4 32 453 453 497 130 170 210 165 13 30.2 70 20 192 198 130 146 32 55 10 35 50
25~100
(110~170)		 5 40 510 510 552 150 210 265 198 15 28 89 22 192 250 162 146 40 65 10 43 60
110~180 6 50 560 560 560 170 265 319 238 18 51 120 31.5 192 308 200 146 50 80 14 54 75
2200W
(3 HP)		 3~40
(45~80)		 5 40 530 530 - 150 210 265 198 15 28 89 22 220 250 162 160 40 65 10 43 60
45~100 6 50 580 580 - 170 265 319 238 18 51 120 31.5 220 308 200 160 50 80 14 54 75
3700W
(5 HP)		 3~10
(15~60)		 5 40 560 560 - 150 210 265 198 15 28 89 22 220 250 162 160 40 65 10 43 60
15~60 6 50 620 620 - 170 265 319 238 18 51 120 31.5 220 308 200 160 50 80 14 54 75
  • 軽荷重 ／枠を縮める機種の保証範囲はモータのみです。
  • （赤字を標示された） のは軽荷重 ／枠を縮める機種となります。
  • 単相ブレーキ付きモータの寸法は係員にお連絡して下さい。
  • A: 三相ギヤモータ／A1: 三相ブレーキ付きギヤモータ／A2: 単相ギヤモータ。
  • 400W標準型。
  • 400W単相標準型と三相強化型。
