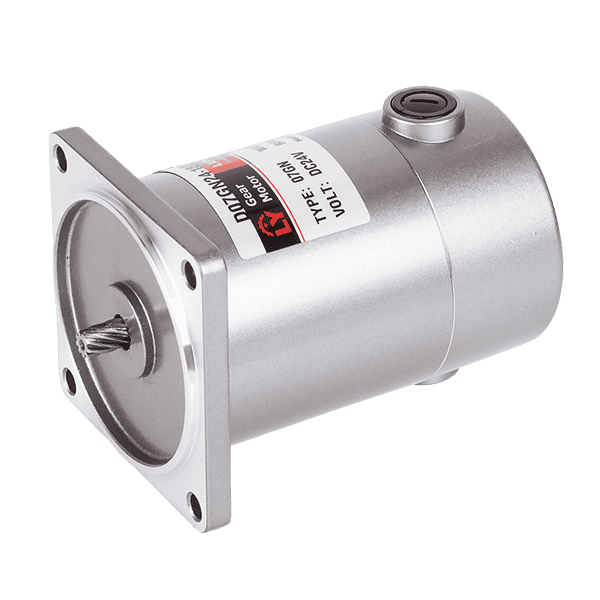

ブラシ付DCモータ

ブラシ付DCモータ

製品の説明

D05 / D06 / D07 / D08 / D10 / D12 / D18

ブラシ付きＤＣモータは直接DC電源に接続し、又AC電源が電圧変換器を通じて電源を変更すると、モータは運転する事ができます。 設置するのは簡単です。

  • ＤＣ電流を応用しています。
  • 配線が2つあり、設置するのは簡単です。
  • 時計回りや反時計回りに作道できます。
  • 位置決め用のブレーキをモータに装備できます。
  • ギヤヘッドとターボ減速機を自由に選択できます。回転数を減速したり、トルクを増加させたりすることができます。
お問い合わせ
  • 出力：10W ~ 250W
  • 電圧：DC12V, 24V, 90V, 180V
  • 回転数：1800rpm連続運転、3000rpmは30 分定格時間。
    •       (定格時間とは、限られた時間の前にモータを停止する必要があり、冷却するまで使用できないことを意味します。)
  • ギヤヘッド：自由にオプション。最高減速比は1800まで。
  • ブレーキ：自由にオプション。

規格表

品名機種名取付角寸法モータ軸対応電圧 (V)定格回転数 (RPM)出力対応ギヤヘッド
D05A
D05GN		 連続運転 60mm 丸軸
歯きり軸		 12V/24V/90V 1800 10W --
2GN
D05A
D05GN		 30 分定格時間 60mm 丸軸
歯きり軸		 12V/24V/90V 3000 20W --
2GN
D06A
D06GN		 連続運転 70mm 丸軸
歯きり軸		 12V/24V/90V/180V 1800 20W --
3GN
D06A
D06GN		 30 分定格時間 70mm 丸軸
歯きり軸		 12V/24V/90V/180V 3000 36W --
3GN
D07A
D07GN		 連続運転 80mm 丸軸
歯きり軸		 12V/24V/90V/180V 1800 30W --
4GN
D07A
D07GN		 30 分定格時間 80mm 丸軸
歯きり軸		 12V/24V/90V/180V 3000 60W --
4GN
D08A
D08GN		 連続運転 90mm 丸軸
歯きり軸		 12V/24V/90V/180V 1800 40W --
5GN
D08A
D08GN		 30 分定格時間 90mm 丸軸
歯きり軸		 12V/24V/90V/180V 3000 70W --
5GN
D10A
D08GU		 連続運転 90mm 丸軸
歯きり軸		 12V/24V/90V/180V 1800 65W --
5GU
D10A
D10GU		 30 分定格時間 90mm 丸軸
歯きり軸		 12V/24V/90V/180V 3000 120W --
5GU
D12A
D12GU		 連続運転 90mm 丸軸
歯きり軸		 12V/24V/90V/180V 1800 100W --
5GU
D12A
D12GU		 30 分定格時間 90mm 丸軸
歯きり軸		 12V/24V/90V/180V 3000 200W --
5GU
D18A
D18GU		 連続運転 90mm 丸軸
歯きり軸		 12V/24V/90V/180V 1800 200W --
5GU
D18A
D18GU		 30 分定格時間 90mm 丸軸
歯きり軸		 12V/24V/90V/180V 3000 250W --
5GU

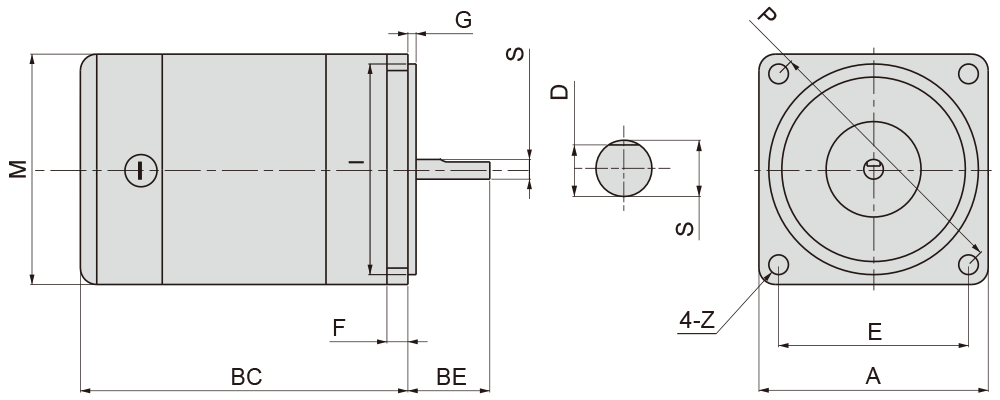

寸法表 (mm)

DC 品名ABCBEIMFSGZPE
05 60 102.5 24 54 63 6.4 8 2.2 4.5 70 49.5
06 70 102.5 25 64 70 6.4 8 2.2 6 82 58
07 80 109 25 73 70 6.5 8 2.2 6 94 66.5
08 90 118 32 83 80 8.4 10 2.2 7 104 73.6
10 90 138 32 83 80 8.4 10/12 2.2 7 104 73.6
12 90 161 32 83 90 10.5 12 2.2 8 104 73.6
18 90 181 32 83 90 10.5 12 2.2 8 104 73.6
