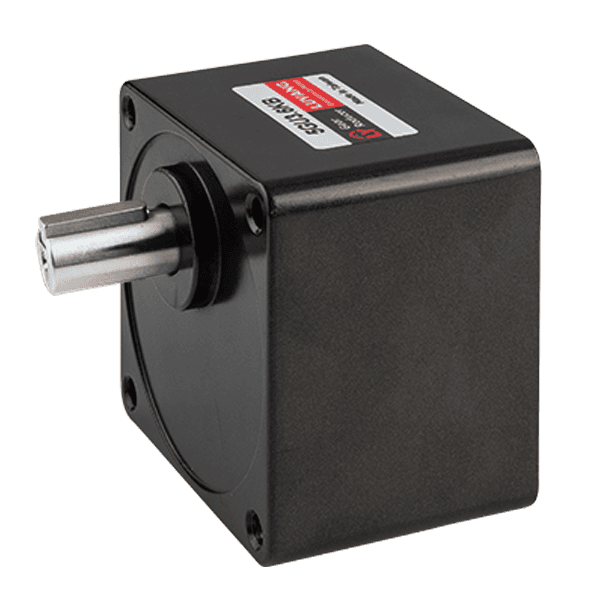

GN一般型減速機
產品描述

2GN / 3GN / 4GN / 5GN【K系列】

減速機又稱為齒輪箱,減速機透過內部多段齒輪的設計,與馬達連接後可減低輸出轉速、提高轉矩。
外型簡單俐落、體積小、齒輪經特殊設計與加工,強度高且使用壽命長,具有低噪音、不漏油的特性,也不須更換油,可直接與馬達連接。

  • 可減低轉速至目標速度,提高轉矩。
  • 減速比1/3 ~ 1/180,可再另外搭配中間減速機一起使用,減速比可達到1/1800。
  • 低噪音且不須換油。
  • 方形外觀,一般GN型齒輪
  • 型號:2GN / 3GN / 4GN / 5GN
  • 基座尺寸:60 / 70 / 80 / 90mm
  • 減速比:1/3 ~ 1/180
  • 可搭配馬達規格:6W ~ 60W

規格表

型號機種框號減速比對應馬達
2GN 四角形 60mm 3 ~ 180 6W
3GN 四角形 70mm 3 ~ 180 15W
4GN 四角形 80mm 3 ~ 180 25W
5GN 四角形 90mm 3 ~ 180 40W ~ 60W

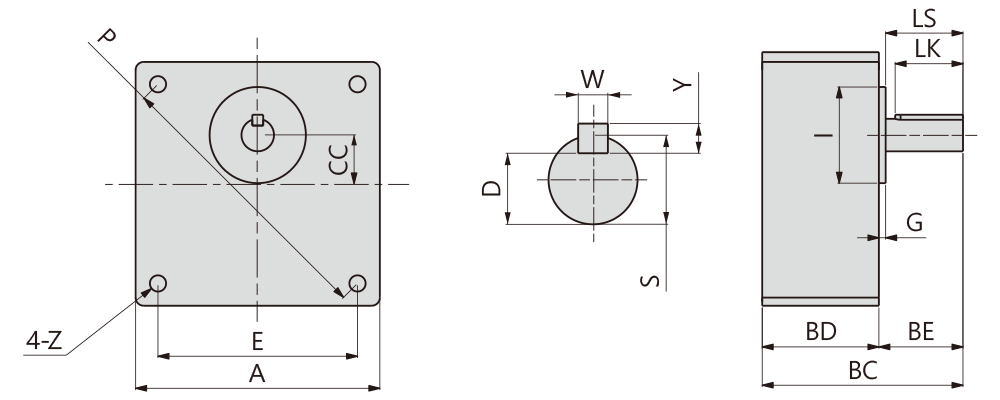

尺寸表 (mm)

型號功率 (W)減速比ABCBDBECCIGPZE輸出軸端重量
LSSDW×Y×LK(KG)
2 6W 3~18 60 64 32 32 10 18 4.5 70 4.4 49.5 27.5 8 7 - 0.34
(GN) 20~180 74 42 0.39
3 15W 3~18 70 67 32 32 15 30 3 82 5.5 58.0 30 10 8 4×4×25 0.52
(GN) 20~180 74 42 0.58
4 25W 3~18 80 68 36 32 15 34 2.5 94 5.5 66.5 29.5 10.0 7.5 4×4×25 0.66
(GN) 20~180 82 50 0.81
  40W 3~18 90 74 43 32 18 34 2.5 104 6.4 73.6 28.5 12.0 9.5 4×4×25 1.2
5 (GN) 20~180 90 59 1.4
60W 3~18 90 74 65 32 18 34 2.5 104 6.4 73.6 28.5 12.0 9.5 4×4×25 1.2
(GN) 20~180 90 1.4
