LHM臥式入力法蘭齒輪減速機

LHM臥式入力法蘭齒輪減速機

產品描述

LHM18 / LHM22 / LHM28 / LHM32 / LHM40【 L系列】

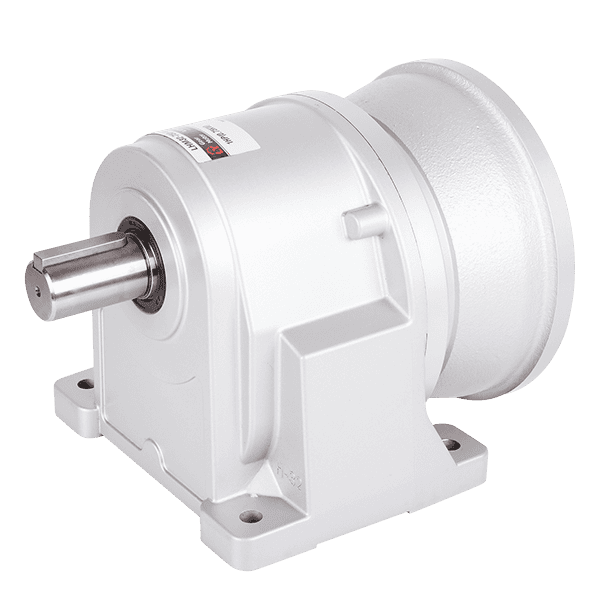

LHM臥式入力法蘭齒輪減速機是為單體減速機的一種，用於連接IEC規格之標準馬達，以達到減低轉速、增大轉矩的作用，透過腳座的設計，方便固定於機台底座，以提供設備傳動。
所有齒輪箱均受到嚴格檢查，以確保不漏油且運轉平穩，並採用輕量化鋁合金材質，散熱性佳，外殼經烤漆處理，結構一體，輕巧美觀。

  • 外型輕巧，用於連結標準馬達(IEC規格)。
  • 臥式腳座設計，方便固定且安裝簡單。
  • 精密加工，低噪音、高轉矩。
  • 特殊防漏油設計且不須更換油。
  • 外殼輕量化鋁合金材質(LHM40除外)，烤漆處理。
  • 台灣製造，品質穩定有保障。
詢價
  • 減速比：3 ~ 200
  • 可搭功率：100W ~ 3700W (1/8HP ~ 5HP)
  • 框號：18 / 22 / 28 / 32 / 40
  • 樣式：LHM臥式入力法蘭型

規格表

類型框號搭配馬達功率標準型比數範圍
(輕荷重型比數範圍)
臥式入力法蘭齒輪減速機 LHM18 100W (1/8HP) 3~50
(60~200)
臥式入力法蘭齒輪減速機 LHM22 100W (1/8HP) 60~200
臥式入力法蘭齒輪減速機 LHM18 200W (1/4HP) 3~10
(12.5~90)
臥式入力法蘭齒輪減速機 LHM22 200W (1/4HP) 12.5~90
(100~200)
臥式入力法蘭齒輪減速機 LHM28 200W (1/4HP)

 100~200
臥式入力法蘭齒輪減速機 LHM22 400W (1/2HP) 3~10
(12.5~90)
臥式入力法蘭齒輪減速機 LHM28 400W (1/2HP) 12.5~90
(100~200)
臥式入力法蘭齒輪減速機 LHM32 400W (1/2HP)

 100~200
臥式入力法蘭齒輪減速機 LHM28 750W (1HP) 3~25
(30~120)
臥式入力法蘭齒輪減速機 LHM32 750W (1HP) 30~120
(125~200)
臥式入力法蘭齒輪減速機 LHM40 750W (1HP)

 125~200
臥式入力法蘭齒輪減速機 LHM32 1500W (2HP)

 3~30
臥式入力法蘭齒輪減速機 LHM40 1500W (2HP)

 25~100
臥式入力法蘭齒輪減速機 LHM40 2200W (3HP)

 3~40
臥式入力法蘭齒輪減速機 LHM40 3700W (5HP)

 3~10

注意: 輕荷重型減速馬達(縮框機種)不在保固範圍。

尺寸表 (mm)

功率出力軸尺寸入力孔尺寸
W減速比本體ABCDEFGHIJKLMNXYZ出力軸端鍵槽入力孔鍵槽
(HP) 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 SPWTQS1W1T1
100W+
(1/8HP)		 3~50
(60~200)		 18 156 110 130 40 110 135 65 9 55 16 48.6 10 8 160 131 88.5 M8 Ø18 30 5 20 25 Ø11 4 12.8
60~200 22 186 110 130 65 130 158 90 11 55 17.65 60 13 1 160 153 97.5 M8 Ø22 40 7 25 35 Ø11 4 12.8
200W
(1/4HP)		 3~10
(12.5~90)		 18 156 110 130 40 110 135 65 9 55 16 48.6 10 8 160 131 88.5 M8 Ø18 30 5 20 25 Ø11 4 12.8
12.5~90
(100~200)		 22 186 110 130 65 130 158 90 11 55 17.65 60 13 1 160 153 97.5 M8 Ø22 40 7 25 35 Ø11 4 12.8
100~200 28 200 110 130 90 140 180 120 11 55 24.22 66.5 16 - 160 178 116 M8 Ø28 45 7 31 40 Ø11 4 12.8
400W
(1/2HP)		 3~10
(12.5~90)		 22 186 110 130 65 130 158 90 11 55 17.65 60 13 1 160 153 97.5 M8 Ø22 40 7 25 35 Ø14 5 16.3
12.5~90
(100~200)		 28 200 110 130 90 140 180 120 11 55 24.22 66.5 16 - 160 178 116 M8 Ø28 45 7 31 40 Ø14 5 16.3
100~200 32 247 110 130 130 170 210 165 13 55 30.22 70 20 - 160 216 130 M8 Ø32 55 10 35 50 Ø14 5 16.3
750W
(1 HP)		 3~25
(30~120)		 28 235 130 165 90 140 180 120 11 82 24.22 66.5 16 9 200 178 116 M10 Ø28 45 7 31 40 Ø19 6 21.8
30~120
(125~200)		 32 271 130 165 130 170 210 165 13 82 30.22 70 20 1 200 216 130 M10 Ø32 55 10 35 50 Ø19 6 21.8
125~200 40 326 130 165 150 210 265 198 15 82 28 89 22 - 200 250 160 M10 Ø40 65 10 43 60 Ø19 6 21.8
1500W
(2 HP)		 3~30 32 271 130 165 130 170 210 165 13 82 30.22 70 20 1 200 216 130 M10 Ø32 55 10 35 50 Ø24 8 27.3
25~100 40 326 130 165 150 210 265 198 15 82 28 89 22 - 200 250 160 M10 Ø40 65 10 43 60 Ø24 8 27.3
2200W
(3 HP)		 3~40 40 336 180 215 150 210 265 198 15 98 28 89 22 - 250 250 160 M14 Ø40 65 10 43 60 Ø28 8 31.3
3700W
(5 HP)		 3~10 40 336 180 215 150 210 265 198 15 98 28 89 22 - 250 250 160 M14 Ø40 65 10 43 60 Ø28 8 31.3
  • 輕荷重/縮框機種只限定馬達保固。
  • ( ) 表示輕荷重/縮框機種。
  • 配合IEC馬達為準。
