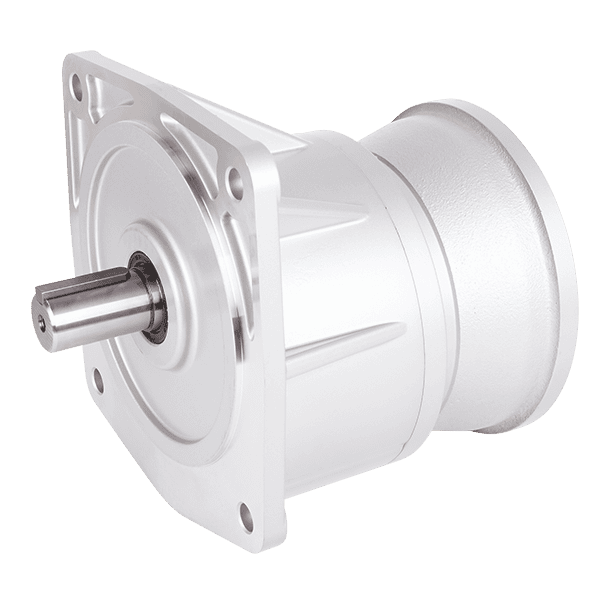

LVM立式入力法蘭齒輪減速機

LVM立式入力法蘭齒輪減速機

產品描述

LVM18 / LVM22 / LVM22B / LVM28 / LVM32 / LVM40 【 L系列】

LVM立式入力法蘭齒輪減速機是為單體減速機，用於連結IEC規格之標準馬達，以達到減低轉速、增大轉矩的作用。法蘭型之安裝設計，可以直接連結安裝至設備上，以提供傳動，十分便捷。
所有齒輪箱均受到嚴格檢查，以確保不漏油且運轉平穩，並採用輕量化鋁合金材質，散熱性佳，外殼經烤漆處理，結構一體，輕巧美觀。

  • 外型輕巧，可與IEC規格馬達、標準馬達搭配。
  • 立式法蘭連接設計，安裝簡單。
  • 精密加工，低噪音、高轉矩。
  • 特殊防漏油設計且不須更換油。
  • 外殼輕量化鋁合金材質(LHM40除外)，烤漆處理。
  • 台灣製造，品質穩定有保障。
詢價
  • 減速比：3 ~ 200
  • 可搭功率：100W ~ 3700W (1/8HP ~ 5HP)
  • 框號：18 / 22 / 22B / 28 / 32 / 40
  • 樣式：LVM立式入力法蘭型

規格表

類型框號搭配馬達功率標準型比數範圍
(輕荷重型比數範圍)
立式入力法蘭齒輪減速機 LVM18 100W (1/8HP) 3~50
(60~200)
立式入力法蘭齒輪減速機 LVM22 /LVM22B 100W (1/8HP) 60~200
立式入力法蘭齒輪減速機 LVM18 200W (1/4HP) 3~10
(12.5~90)
立式入力法蘭齒輪減速機 LVM22 /LVM22B 200W (1/4HP) 12.5~90
(100~200)
立式入力法蘭齒輪減速機 LVM28 200W (1/4HP) 100~200
立式入力法蘭齒輪減速機 LVM22 /LVM22B 400W (1/2HP) 3~10
(12.5~90)
立式入力法蘭齒輪減速機 LVM28 400W (1/2HP) 12.5~90
(100~200)
立式入力法蘭齒輪減速機 LVM32 400W (1/2HP) 100~200
立式入力法蘭齒輪減速機 LVM28 750W (1HP) 3~25
(30~120)
立式入力法蘭齒輪減速機 LVM32 750W (1HP) 30~120
(125~200)
立式入力法蘭齒輪減速機 LVM40 750W (1HP) 125~200
立式入力法蘭齒輪減速機 LVM32 1500W (2HP) 3~30
立式入力法蘭齒輪減速機 LVM40 1500W (2HP) 25~100
立式入力法蘭齒輪減速機 LVM40 2200W (3HP) 3~40
立式入力法蘭齒輪減速機 LVM40 3700W (5HP) 3~10

注意: 輕荷重型減速馬達(縮框機種)不在保固範圍。

尺寸表 (mm)

功率出力軸尺寸入力孔尺寸
W減速比本體ABCDEFGHIJKLNYZ出力軸端鍵槽入力孔鍵槽
(HP) 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 SPWTQS1W1T1
100W
(1/8HP)		 3~50
(60~200)		 18 156 110 130 50 140 119 119 9 55 16 40 12 160 - M8 Ø18 30 5 20 25 Ø11 4 12.8
60~200 22 186 110 130 148 185 176 164 11 55 17.65 47 12 160 3 M8 Ø22 40 7 25 35 Ø11 4 12.8
22B 186 110 130 57 170 147 147 11 55 17.65 47 12 160 - M8 Ø22 40 7 25 35 Ø11 4 12.8
200W
(1/4HP)		 3~10
(12.5~90)		 18 156 110 130 50 140 119 119 9 55 16 40 12 160 - M8 Ø18 30 5 20 25 Ø11 4 12.8
12.5~90
(100~200)		 22 186 110 130 148 185 176 164 11 55 17.65 47 12 160 3 M8 Ø22 40 7 25 35 Ø11 4 12.8
22B 186 110 130 57 170 147 147 11 55 17.65 47 12 160 - M8 Ø22 40 7 25 35 Ø11 4 12.8
100~200 28 200 110 130 170 220 216 216 11 55 24.22 60 15 160 6 M8 Ø28 45 7 31 40 Ø11 4 12.8
400W
(1/2HP)		 3~10
(12.5~90)		 22 186 110 130 148 185 176 164 11 55 17.65 47 12 160 3 M8 Ø22 40 7 25 35 Ø14 5 16.3
22B 186 110 130 57 170 147 147 11 55 17.65 47 12 160 - M8 Ø22 40 7 25 35 Ø11 4 12.8
12.5~90
(100~200)		 28 200 110 130 170 220 216 216 11 55 24.22 60 15 160 6 M8 Ø28 45 7 31 40 Ø14 5 16.3
100~200 32 247 110 130 185 255 241 225 13 55 30.22 65 15 160 4 M8 Ø32 55 10 35 50 Ø14 5 16.3
750W
(1 HP)		 3~25
(30~120)		 28 235 130 165 170 220 216 216 11 82 24.22 60 15 200 6 M10 Ø28 45 7 31 40 Ø19 6 21.8
30~120
(125~200)		 32 271 130 165 185 255 241 225 13 82 30.22 65 15 200 4 M10 Ø32 55 10 35 50 Ø19 6 21.8
125~200 40 326 130 165 230 310 290 268 15 82 28 85 21 200 5 M10 Ø40 65 10 43 60 Ø19 6 21.8
1500W
(2 HP)		 3~30 32 271 130 165 185 255 241 225 13 82 30.22 65 15 200 4 M10 Ø32 55 10 35 50 Ø24 8 27.3
25~100 40 326 130 165 230 310 290 268 15 82 28 85 21 200 5 M10 Ø40 65 10 43 60 Ø24 8 27.3
2200W
(3 HP)		 3~40 40 336 180 215 230 310 290 268 15 95 28 85 21 250 5 M14 Ø40 65 10 43 60 Ø28 8 31.3
3700W
(5 HP)		 3~10 40 336 180 215 230 310 290 268 15 95 28 85 21 250 5 M14 Ø40 65 10 43 60 Ø28 8 31.3
  • 輕荷重/縮框機種只限定馬達保固。
  • ( ) 表示輕荷重/縮框機種。
  • 配合IEC馬達為準。
  • B型法蘭: 18、22B框號用。
