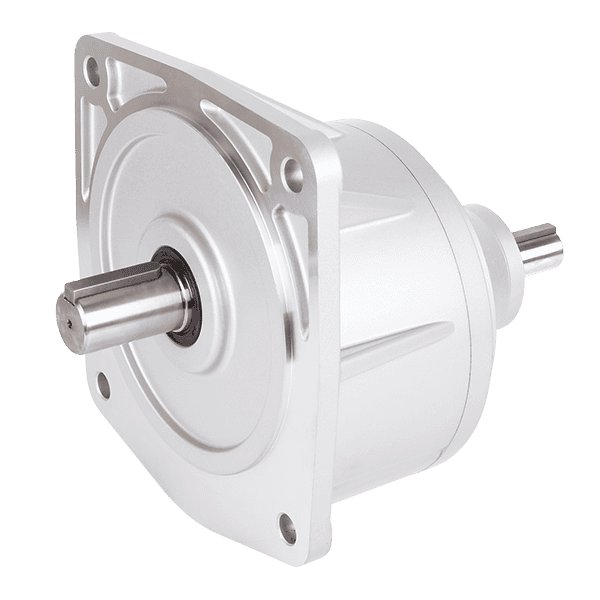

LVD立式雙軸齒輪減速機

LVD立式雙軸齒輪減速機

產品描述

LVD18 / LVD22 / LVD22B / LVD28 / LVD32 -【L系列】

LVD立式雙軸齒輪減速機是一種單體減速機，透過兩側的傳動軸連結減速機內部齒輪，可實現減低轉速、增大轉矩目的。透過法蘭的設計，容易安裝於機台上，以提供設備傳動。
所有齒輪箱均受到嚴格檢查，以確保不漏油且運轉平穩，並採用輕量化鋁合金材質，散熱性佳，外殼經烤漆處理，結構一體，輕巧美觀。

  • 精密加工，低噪音、高轉矩。
  • 特殊防漏油設計且不須更換油。
  • 外殼輕量化鋁壓鑄材質，烤漆處理。
  • 台灣製造，品質穩定有保障。
詢價
  • 減速比：3 ~ 200
  • 可搭功率：100W ~ 1500W (1/8HP ~ 2HP)
  • 框號：18 / 22 / 22B / 28 / 32
  • 樣式：LVD立式雙軸型

規格表

類型框號搭配馬達功率標準型比數範圍
(輕荷重型比數範圍)
立式雙軸齒輪減速機 LVD18 100W (1/8HP) 3~50
(60~200)
立式雙軸齒輪減速機 LVD22 /LVD22B 100W (1/8HP) 60~200
立式雙軸齒輪減速機 LVD18 200W (1/4HP) 3~10
(12.5~90)
立式雙軸齒輪減速機 LVD22 /LVD22B 200W (1/4HP) 12.5~90
(100~200)
立式雙軸齒輪減速機 LVD28 200W (1/4HP) 100~200
立式雙軸齒輪減速機 LVD22 /LVD22B 400W (1/2HP) 3~10
(12.5~90)
立式雙軸齒輪減速機 LVD28 400W (1/2HP) 3~10
(12.5~90)
立式雙軸齒輪減速機 LVD32 400W (1/2HP) 100~200
立式雙軸齒輪減速機 LVD28 750W (1HP) 3~25
(30~120)
立式雙軸齒輪減速機 LVD32 750W (1HP) 30~120
(125~200)
立式雙軸齒輪減速機 LVD32 1500W (2HP) 3~30

注意: 輕荷重型減速馬達(縮框機種)僅限定馬達保固。

尺寸表 (mm)

功率(W)減速比本體ADEFGHJKLY出力軸端       入力軸端
(HP) 　 　 　 　 　 　 　 　 　 　 　 　 SPWTQS1P1W1T1Q1
100W
(1/8HP)		 3~50
(60~200)		 18 166 50 140 119 119 9 16 40 12 - 18 30 5 20 25 14 25 5 16 22
60~200 22 196 148 185 176 164 11 17.65 47 12 3 22 40 7 25 35 14 25 5 16 22
22B 196 57 170 147 147 11 17.65 47 12 - 22 40 7 25 35 14 25 5 16 22
200W
(1/4HP)		 3~10
(12.5~90)		 18 166 50 140 119 119 9 16 40 12 - 18 30 5 20 25 14 25 5 16 22
12.5~90
(100~200)		 22 196 148 185 176 164 11 17.65 47 12 3 22 40 7 25 35 14 25 5 16 22
22B 196 57 170 147 147 11 17.65 47 12 - 22 40 7 25 35 14 25 5 16 22
100~200 28 210 170 220 216 216 11 24.22 60 15 6 28 45 7 31 40 14 25 5 16 22
400W
(1/2HP)		 3~10
(12.5~90)		 22 230 148 185 176 164 11 17.65 47 12 3 22 40 7 25 35 16 30 5 18 27
22B 230 57 170 147 147 11 17.65 47 12 - 22 40 7 25 35 16 30 5 18 27
12.5~90
(100~200)		 28 255 170 220 216 216 11 24.22 60 15 6 28 45 7 31 40 16 30 5 18 27
100~200 32 290 185 255 241 225 13 30.22 65 15 4 32 55 10 35 50 16 30 5 18 27
750W
(1 HP)		 3~25
(30~120)		 28 265 170 220 216 216 11 24.22 60 15 6 28 45 7 31 40 19 40 6 21.5 35
30~120
(125~200)		 32 300 185 255 241 225 13 30.22 65 15 4 32 55 10 35 50 19 40 6 21.5 35
1500W
(2 HP)		 3~30 32 310 185 255 241 225 13 30.22 65 15 4 32 55 10 35 50 24 50 8 27 45
  • 輕荷重/縮框機種只限定馬達保固。
  • ( ) 表示輕荷重/縮框機種。
  • B型法蘭: 18、22B框號用。
