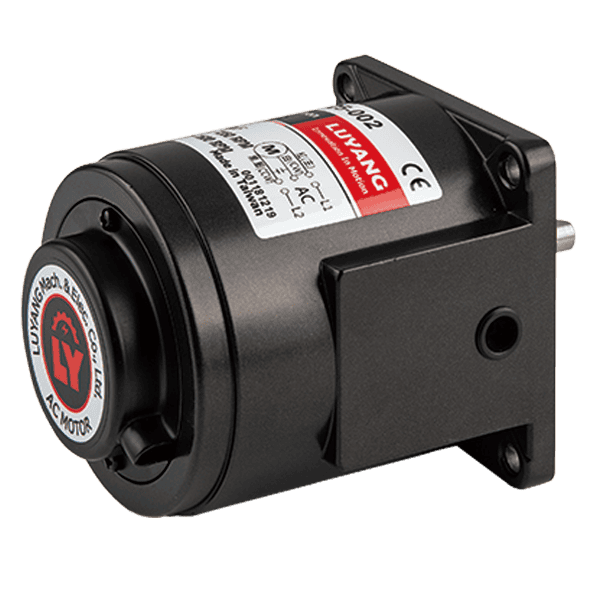

分離型調速馬達

分離型調速馬達

產品描述

6RA / 6RGN / 15RA / 15RGN / 25RA / 25RGN / 40RA / 40RGN / 60RA / 60RGN / 60RGU / 90RA / 90RGU / 120RA / 120RGU / 150RA / 150RGU 【K系列】

分離型調速馬達是一種單相馬達可藉由調整馬達的輸出轉速，進行速度控制，是屬於無段變速的機型。調速馬達直接連接單相電源後，搭配SS分離型速度控制器即可進行速度控制，操作簡單。

調速馬達特性優異，具備溫升低、噪音低的特性，外型簡單俐落，體積小節省機械空間，常應用於輸送帶機械、包裝機器、食品機械、自動化機械等設備。您亦可選擇具符合海外安全規格UL、CE之產品。

  • 適用於單相馬達做速度控制，無段變速
  • 須搭配分離型速度控制器(SS型)
  • 體積小、外殼烤漆處理
  • 低噪音、低溫升
詢價
  • 輸出功率：6W~150W
  • 電壓：單相電源，須裝配電容器。
  • 須搭配分離型速度控制器(SS型)。
  • 速度控制範圍:
    90~1350 rpm/ min(50Hz)
    90~1600 rpm/ min(60Hz)
    註一: 速度控制範圍為無附載狀態時的數值。
    註二: 三相馬達做速度控制時需要使用變頻器。
  • 齒輪箱：選配，可與GN型、GU型或GA型齒輪箱結合。
  • 接線盒：選配
  • 風扇：40W以下為選配，60W以上為標準配備。
  • 可選用符合海外安全規範UL(美國, 加拿大)、CE(歐洲)之產品。

規格表

型號機種框號輸出功率馬達軸型式對應電壓風扇對應齒輪箱
2IK6RA-□ IK型+分離型調速 60mm 6W 圓軸 單相電壓 - -
2IK6RGN-□ IK型+分離型調速 60mm 6W 斜齒軸 單相電壓 - 2GN
2RK6RA-□ RK型+分離型調速 60mm 6W 圓軸 單相電壓 - -
2RK6RGN-□ RK型+分離型調速 60mm 6W 斜齒軸 單相電壓 - 2GN
3IK15RA-□ IK型+分離型調速 70mm 15W 圓軸 單相電壓 - -
3IK15RGN-□ IK型+分離型調速 70mm 15W 斜齒軸 單相電壓 - 3GN
3RK15RA-□ RK型+分離型調速 70mm 15W 圓軸 單相電壓 - -
3RK15RGN-□ RK型+分離型調速 70mm 15W N斜齒軸 單相電壓 - 3GN
4IK25RA-□ IK型+分離型調速 80mm 25W 圓軸 單相電壓 - -
4IK25RGN-□ IK型+分離型調速 80mm 25W 斜齒軸 單相電壓 - 4GN
4RK25RA-□ RK型+分離型調速 80mm 25W 圓軸 單相電壓 - -
4RK25RGN-□ RK型+分離型調速 80mm 25W 斜齒軸 單相電壓 - 4GN
5IK40RA-□ IK型+分離型調速 90mm 40W 圓軸 單相電壓 可選配 -
5IK40RGN-□ IK型+分離型調速 90mm 40W 斜齒軸 單相電壓 可選配 5GN
5RK40RA-□ RK型+分離型調速 90mm 40W 圓軸 單相電壓 可選配 -
5RK40RGN-□ RK型+分離型調速 90mm 40W 斜齒軸 單相電壓 可選配 5GN
5IK60RA-□ IK型+分離型調速 90mm 60W 圓軸 單相電壓 標配 -
5IK60RGN-□ IK型+分離型調速 90mm 60W 斜齒軸 單相電壓 標配 5GN
5IK60RGU-□ IK型+分離型調速 90mm 60W 斜齒軸 單相電壓 標配 5GU
5RK60RA-□ RK型+分離型調速 90mm 60W 圓軸 單相電壓 標配 -
5RK60RGN-□ RK型+分離型調速 90mm 60W 斜齒軸 單相電壓 標配 5GN
5RK60RGU-□ RK型+分離型調速 90mm 60W 斜齒軸 單相電壓 標配 5GU
5IK90RA-□ IK型+分離型調速 90mm 90W 圓軸 單相電壓 標配 -
5IK90RGU-□ IK型+分離型調速 90mm 90W 斜齒軸 單相電壓 標配 5GU
5RK90RA-□ RK型+分離型調速 90mm 90W 圓軸 單相電壓 標配 -
5RK90RGU-□ RK型+分離型調速 90mm 90W 斜齒軸 單相電壓 標配 5GU
5IK120RA-□ IK型+分離型調速 90mm 120W 圓軸 單相電壓 標配 -
5IK120RGU-□ IK型+分離型調速 90mm 120W 斜齒軸 單相電壓 標配 5GU
5RK120RA-□ RK型+分離型調速 90mm 120W 圓軸 單相電壓 標配 -
5RK120RGU-□ RK型+分離型調速 90mm 120W 斜齒軸 單相電壓 標配 5GU
5IK150RA-□ IK型+分離型調速 90mm 150W 圓軸 單相電壓 標配 -
5IK150RGU-□ IK型+分離型調速 90mm 150W 斜齒軸 單相電壓 標配 5GU
5RK150RA-□ RK型+分離型調速 90mm 150W 圓軸 單相電壓 標配 -
5RK150RGU-□ RK型+分離型調速 90mm 150W 斜齒軸 單相電壓 標配 5GU

尺寸表 (mm)

型號功率ABCBDBEIGPZE馬達軸端重量
LKSD(KG)
2 6W 60 112 88 24 54 2.2 70 5 49.5 18 6 5.2 0.9
3 15W 70 124 92 32 64 2.2 82 6 58 25 6 5.2 1.60
4 25W 80 130 98 32 73 2.2 94 7 66.5 25 8 7 2.5
5 40W 90 154 118 36 83 2.2 104 7 73.6 30 10 9 2.60
60W 90 173 137 36 83 2.2 104 7 73.6 30 12 11 3.40
90W 90 198 162 36 83 2.2 104 7 73.6 30 12 11 3.40
120W 90 198 162 36 83 2.2 104 7 73.6 30 12 11 3.40
150W 90 198 162 36 83 2.2 104 7 73.6 30 12 11 3.40
