減速機馬達
產品描述

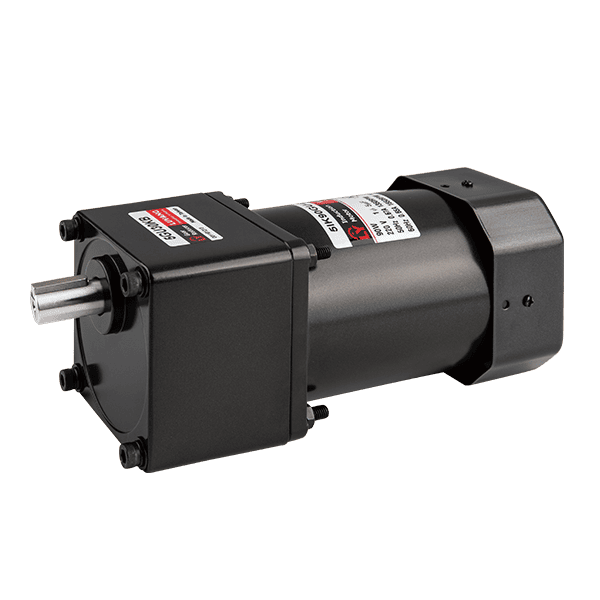

【K系列-馬達組合減速機】

此為微型馬達組合減速機後的減速機馬達,馬達最小從6W到最大可提供150W,且搭配減速機(又稱齒輪箱)使用,標準減速比最小從3比到180比。若齒輪箱比數不符合需求,也可簡單更換減速機使用。
產品分為搭載電容使用的單相減速機馬達或三相電源直接入電的三相減速機馬達,安裝簡單容易,因此多被安裝於輸送帶、包裝機器、食品機械、製藥機器、自動化機械等設備,應用廣泛。

  • 可選用世界各國單相或三相交流電源 (可依客戶需求指定)。
  • 搭配減速機(又稱齒輪箱),保持固定轉速,減速比變化寛廣。
  • 配線容易、操作簡單、安裝便利。
  • 體積小可降低機械的空間體積需要。
  • 輸出功率:6W ~ 150W
  • 電壓:單相 (須裝配電容器)、三相交流電
  • 減速機:減速比1/3~1/180。可再裝置中間減速機,得到最高減速比 1 / 1800
  • 其他選配:接線盒、強制風扇或電磁煞車器
  • 可選用符合海外安全規範UL (美國、加拿大)或CE (歐洲)的微型馬達。

規格表

馬達型號機種框號輸出功率類型對應電壓風扇搭配齒輪箱型號減速比減速機類型
2IK6GN-□ 連續運轉 60mm 6W 導線型 單相或三相 - 2GN 3~180 GN一般型
2RK6GN-□ 30分鐘額定 60mm 6W 導線型 單相或三相 - 2GN 3~180 GN一般型
3IK15GN-□ 連續運轉 70mm 15W 導線型 單相或三相 - 3GN 3~180 GN一般型
3RK15GN-□ 30分鐘額定 70mm 15W 導線型 單相或三相 - 3GN 3~180 GN一般型
4IK25GN-□ 連續運轉 80mm 25W 導線型 單相或三相 - 4GN 3~180 GN一般型
4RK25GN-□ 30分鐘額定 80mm 25W 導線型 單相或三相 - 4GN 3~180 GN一般型
5IK40GN-□ 連續運轉 90mm 40W 導線型 單相或三相 可選配 5GN 3~180 GN一般型
5RK40GN-□ 30分鐘額定 90mm 40W 導線型 單相或三相 可選配 5GN 3~180 GN一般型
5IK60GN-□F 連續運轉 90mm 60W 導線型 單相或三相 標配 5GN 3~180 GN一般型
5RK60GN-□F 30分鐘額定 90mm 60W 導線型 單相或三相 標配 5GN 3~180 GN一般型
5IK60GU-□F 連續運轉 90mm 60W 導線型 單相或三相 標配 5GU 3~180 GU強力型
5RK60GU-□F 30分鐘額定 90mm 60W 導線型 單相或三相 標配 5GU 3~180 GU強力型
5IK90GU-□F 連續運轉 90mm 90W 導線型 單相或三相 標配 5GU 3~180 GU強力型
5RK90GU-□F 30分鐘額定 90mm 90W 導線型 單相或三相 標配 5GU 3~180 GU強力型
5IK120GU-□F 連續運轉 90mm 120W 導線型 單相或三相 標配 5GU 3~180 GU強力型
5RK120GU-□F 30分鐘額定 90mm 120W 導線型 單相或三相 標配 5GU 3~180 GU強力型
5IK150GU-□F 連續運轉 90mm 150W 導線型 單相或三相 標配 5GU 3~180 GU強力型
5RK150GU-□F 30分鐘額定 90mm 150W 導線型 單相或三相 標配 5GU 3~180 GU強力型

※注意:RK型可逆馬達有30分鐘額定時間限制,不可連續運轉。

尺寸表 (mm)

型號功率減速比ABCBEBDBFCCIGPZE輸出軸端
LSSDW×Y×LK
2 6W(GN) 3~18 60 108 32 76 32 10 18 4.5 70 4.4 49.5 27.5 8 7 -
20~180 118 42
3 15W (GN) 3~18 70 112 32 80 32 15 30 3 82 5.5 58 29 10 7.5 4x4x25
20~180 122 42
4 25W (GN) 3~18 80 122 36 86 32 15 34 2.5 94 5.5 66.5 29.5 10 7.5 4x4x25
20~180 136 50
5 40W (GN) 3~18 90 149 43 106 32 18 34 2.5 104 6.4 73.6 29.5 12 9.5 4x4x25
20~180 165 59
60W (GN) 3~18 90 168 43 125 32 18 34 2.5 104 6.4 73.6 29.5 12 9.5 4x4x25
20~180 184 59
60W (GU) 3~180 90 190 65 125 36 18 34 6 104 6.4 73.6 30 15 12 5x5x25
90W (GU) 3~180 90 191 65 148 36 18 34 6 104 6.4 73.6 30 15 12 5x5x25
120W (GU) 3~180 90 213 65 148 36 18 34 6 104 6.4 73.6 30 15 12 5x5x25
150W (GU) 3~180 90 213 65 148 36 18 34 6 104 6.4 73.6 30 15 12 5x5x25
