產品描述

5IK40GA / 5RK40GA / 5IK60GA / 5RK60GA / 5IK90GA / 5RK90GA 【K系列】

渦輪馬達是為搭配渦輪齒輪箱使用的馬達，透過連接渦輪型齒輪箱可縮短機械結構的長度，幫助節省空間設計，可選用單一側邊出力軸或雙邊出力軸的齒輪箱。

  • 須搭配GA渦輪型齒輪箱使用。
  • 可幫助縮短機械結構的長度。
  • 可對應世界各國單相或三相交流電源。
  • 體積小、外殼烤漆處理。
  • 蝸桿蝸輪的齒輪傳動效率: 50%
詢價
  • 輸出功率：40W ~ 90W
  • 電壓：單相 (須裝配電容器)、三相交流電源
  • 基座尺寸：90mm
  • 齒輪箱：須搭配渦輪齒輪箱 (GA型)
  • 接線盒：選配。
  • 風扇：40W為選配，60W ~ 90W為標準配備。
  • 可選用符合海外安全規範UL(美國、加拿大)、CE(歐洲)之產品。

規格表

型號機種框號輸出功率馬達軸型式對應電壓風扇對應齒輪箱
5IK40GA-□ IK型 90mm 40W GA渦輪軸 單相或三相 可選配 5GA
5RK40GA-□ RK型(30分鐘額定) 90mm 40W GA渦輪軸 單相或三相 可選配 5GA
5IK60GA-□F IK型 90mm 60W GA渦輪軸 單相或三相 標配 5GA
5RK60GA-□F RK型(30分鐘額定) 90mm 60W GA渦輪軸 單相或三相 標配 5GA
5IK90GA-□F IK型 90mm 90W GA渦輪軸 單相或三相 標配 5GA
5RK90GA-□F RK型(30分鐘額定) 90mm 90W GA渦輪軸 單相或三相 標配 5GA
一般規格
框號 90mm
減速比 5, 10, 15, 20, 30, 40, 50, 60 共八種
(90W 30 比以上僅適用於短時間輕荷重)
保持力 減速比25以上：50Kgcm
容許懸吊負荷 由出力軸算入10mm 之位置，40、60W 機型：40Kg
容許推力負荷 40、60、90 機型：15Kg
(但不能加入軸方向，如將平行鍵打入之衝擊力)
使用範圍 溫度：-10°C ~ +40°C；濕度：85% 以下 (不結霧狀態)

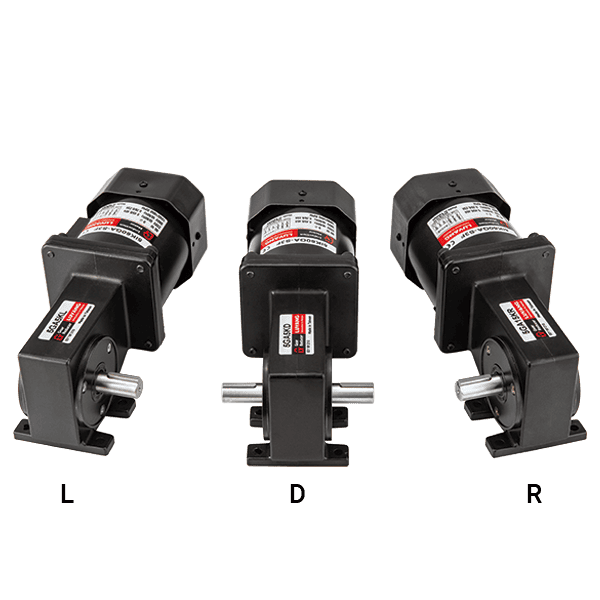

出力軸方向 R : 右出力軸；L : 左出力軸；D : 雙出力軸
蝸桿蝸輪的
齒輪傳動效率		 50%

尺寸表 ( mm)

功率 (W)BCBDBEDEFGHLMXY出力軸方向輸出軸端
ZPQLRD
LRD
40W 214 113 101 45 60 68 76 6.8 6.5 90 91 45 81 81 112 31 25 5 15 17
60W 233 132 101 45 60 68 76 6.8 6.5 90 91 45 81 81 112 31 25 5 15 17
90W 256 155 101 45 60 68 76 6.8 6.5 90 91 45 81 81 112 31 25 5 15 17
